หน่วยงานต่างๆ ไม่ว่าจะเป็นหน่วยงานภาครัฐหรือเอกชนมักพบปัญหาประเภทของข้อมูลที่นำมาใช้มีความแตกต่างกัน สำหรับกรณีนี้จะกล่าวถึงการเตรียมไฟล์จากโปรแกรม AutoCAD เข้าสู่โปรแกรม ArcGIS ประกอบด้วย 2 ขั้นตอน
ขั้นตอนที่ 1 : ในโปรแกรม AutoCAD

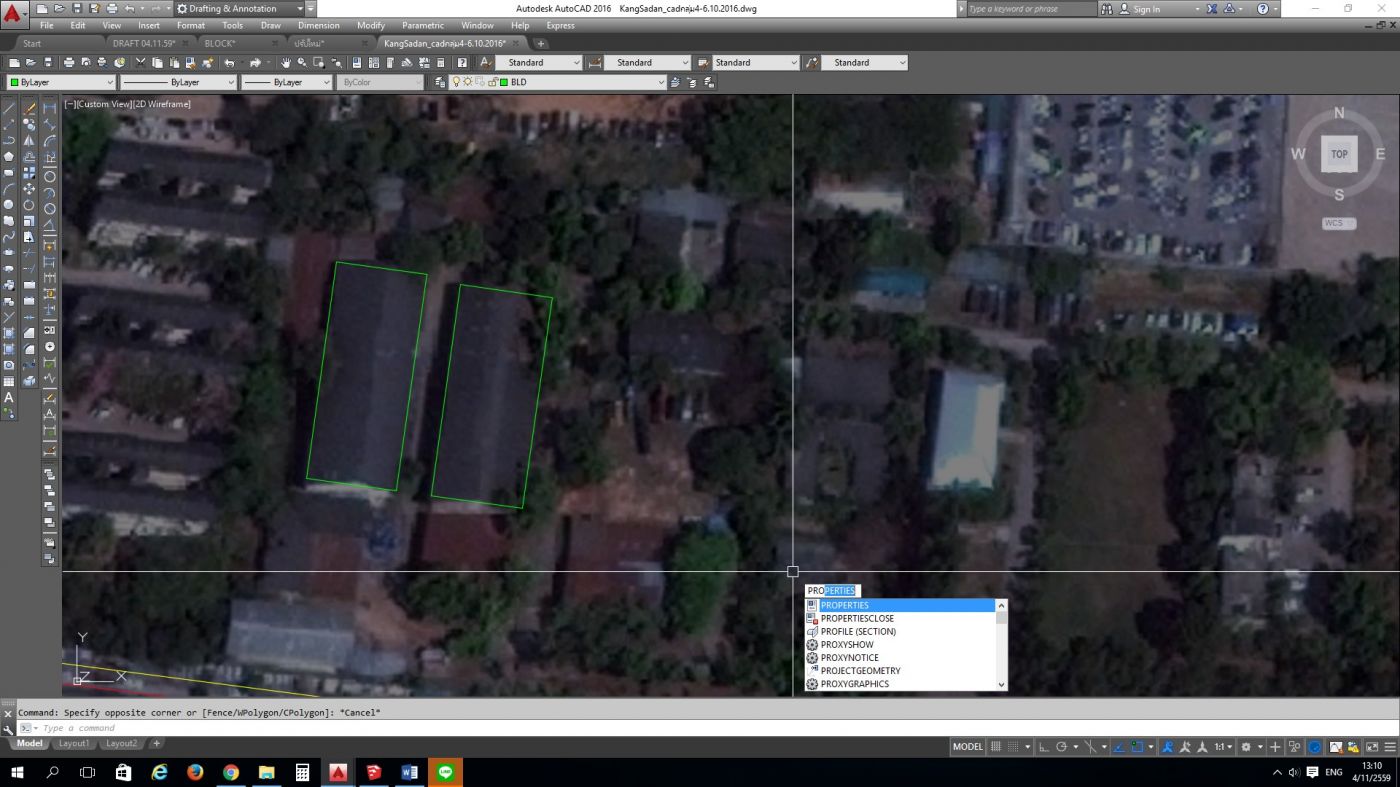

การปิดเส้น Polyline หรือ Polygon พิมพ์คำสั่ง "pro" จะปรากฏคำสั่ง Properties กด ENTER

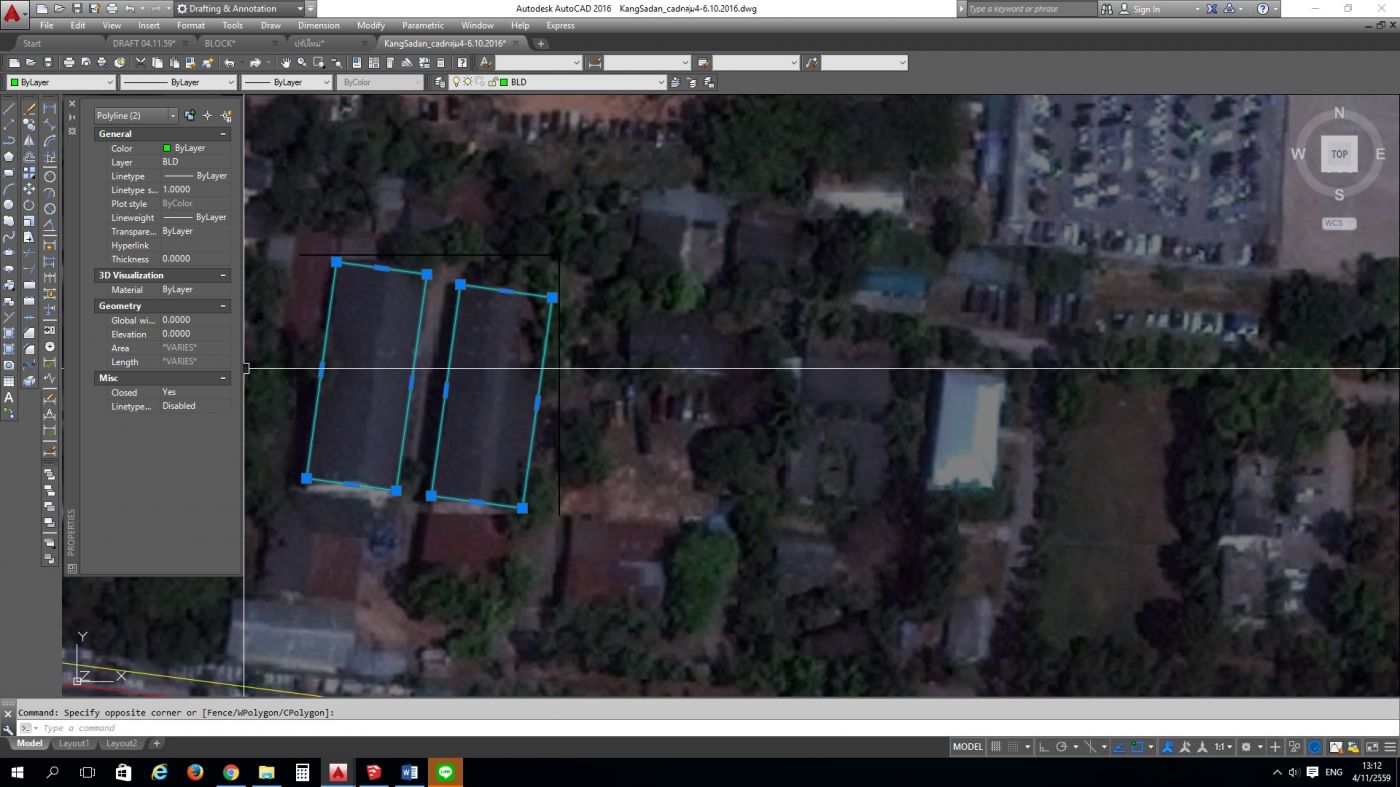

จะเห็นแถบคำสั่ง ดังในรูปด้านล่าง เลือกเส้น Polyline ที่จะทำการปิดเส้น แล้วให้ไปดูที่ แถบ Misc ในช่อง Close เลือก YES เป็นอันเสร็จวิธีการปิดเส้น Polyline หรือ Polygon
จากนั้นให้แยก 1 Layer ออกเป็น 1 ไฟล์ โดยตั้งชื่อไฟล์ ดังต่อไปนี้ (กรณีตัวอย่าง 5 Layers)
- BLDG ( อาคาร POLYGON )
- ROADCL ( เส้นกึ่งกลางถนน POLYLINE )
- ROADEDGE ( เส้นขอบเขตถนน POLYGON )
- PARCEL ( แปลงที่ดิน POLYGON )
- WATER ( แหล่งน้ำ ลำธาร ห้วย POLYGON )
ขั้นตอนที่ 2 : ในโปรแกรม ArcGIS

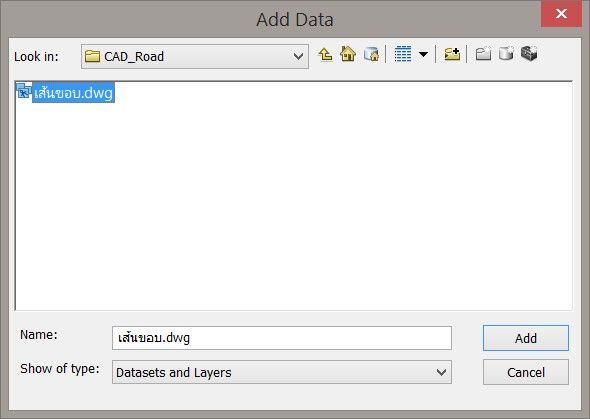

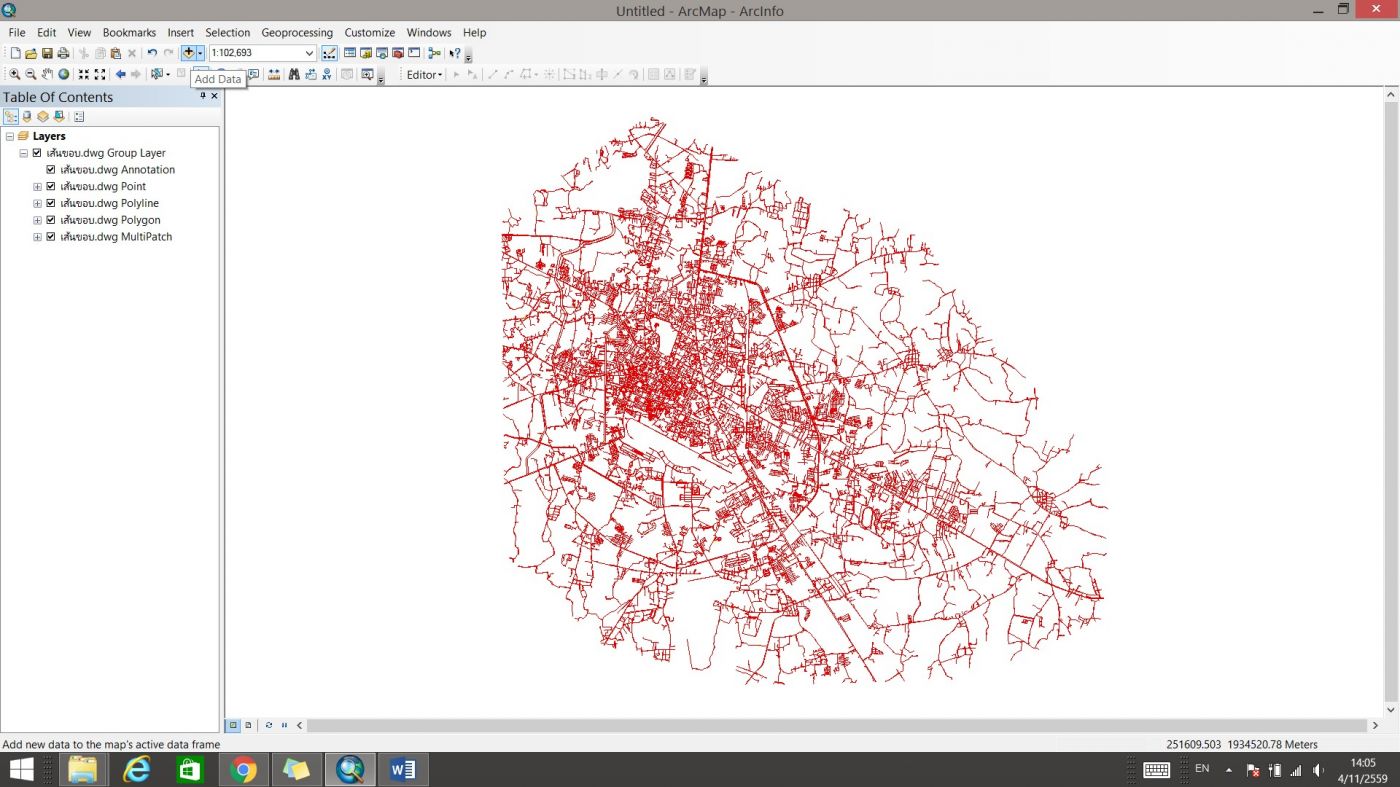

เปิดโปรแกรม ArcGIS และเพิ่มข้อมูลจากโปรแกรม AutoCAD เข้ามาด้วยคลิกที่ Add Data

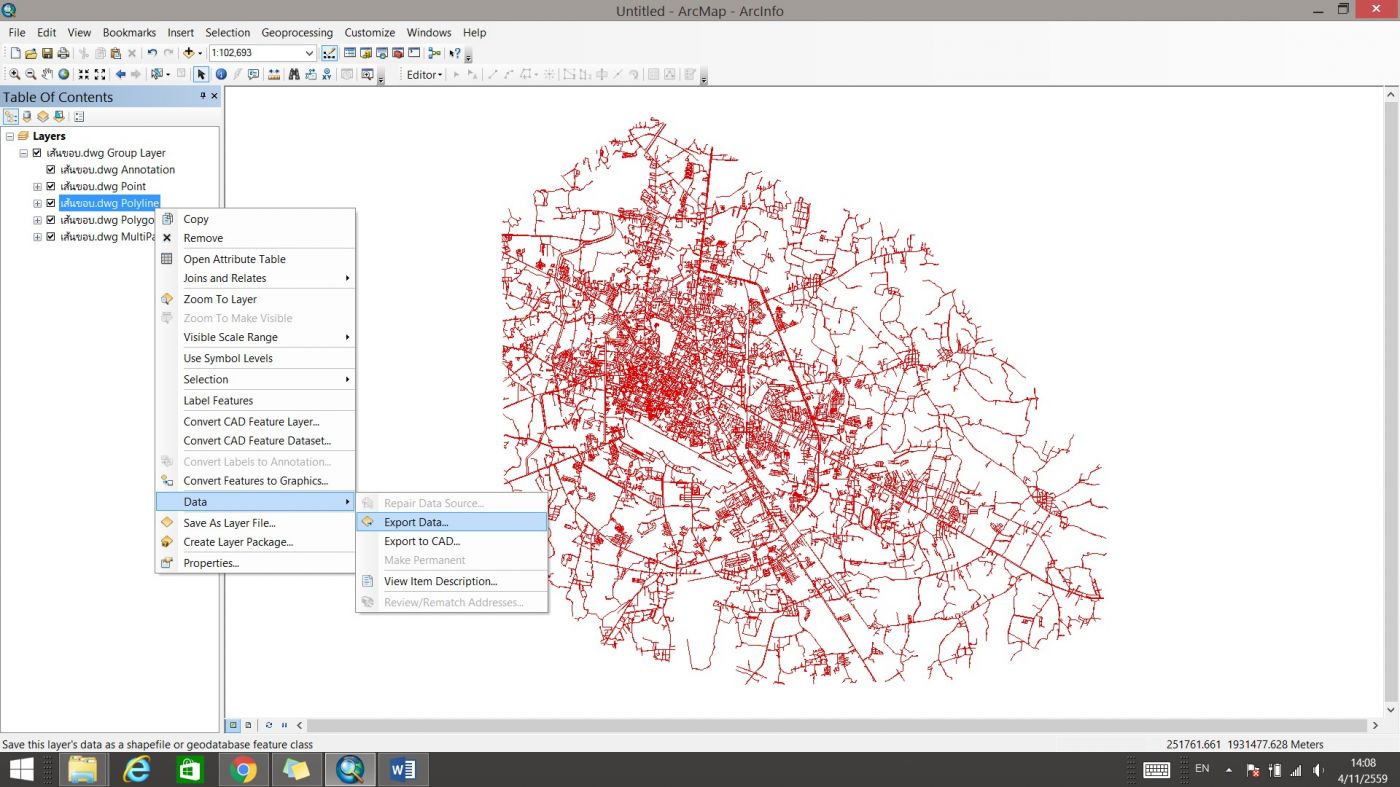

คลิกที่ประเภทของข้อมูลที่ต้องการแปลงเป็นไฟล์ GIS ในที่นี่ ต้องการข้อมูลเส้น (Polyline) จึงคลิกขวาที่ “เส้นขอบ.dwg Polyline” ->
Data ->
Export Data..

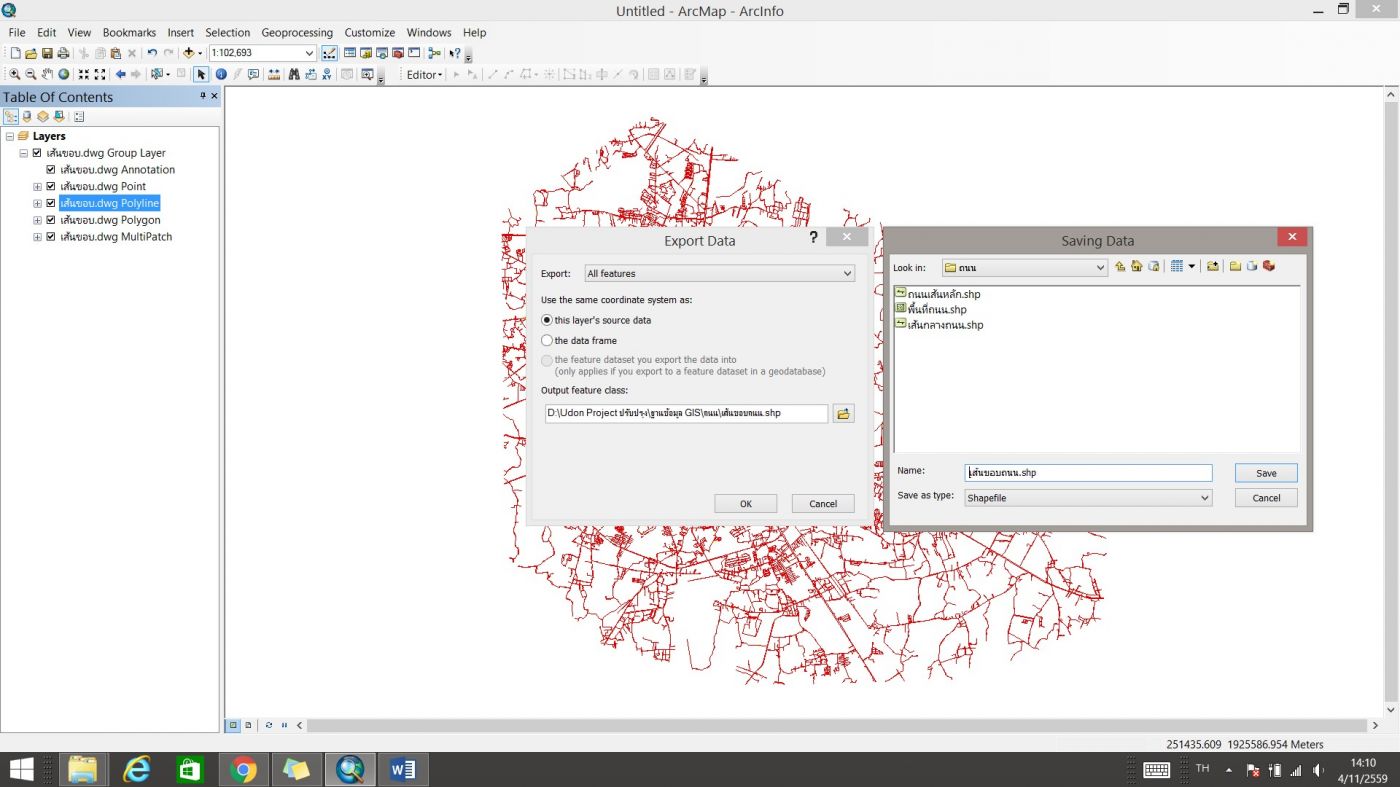

เลือกตำแหน่งบันทึกไฟล์และตั้งชื่อไฟล์ใหม่ใน Output feature class โดยเลือกประเภทของไฟล์เป็น Shapefile -> OK

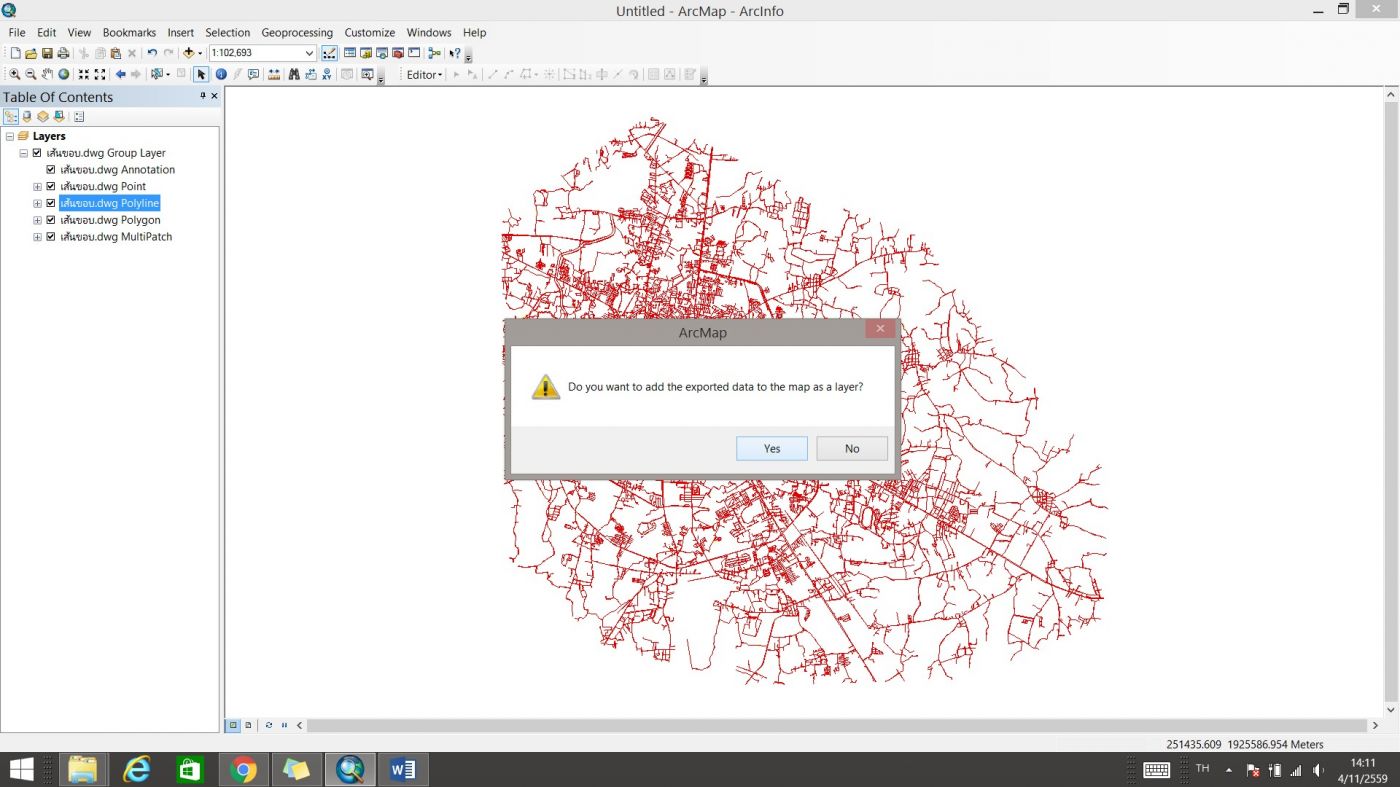

หลังจากที่โปรแกรมแปลงเสร็จจะถามว่าต้องการเพิ่มชั้นข้อมูลเข้ามาในโปรแกรมหรือไม่ -> Yes

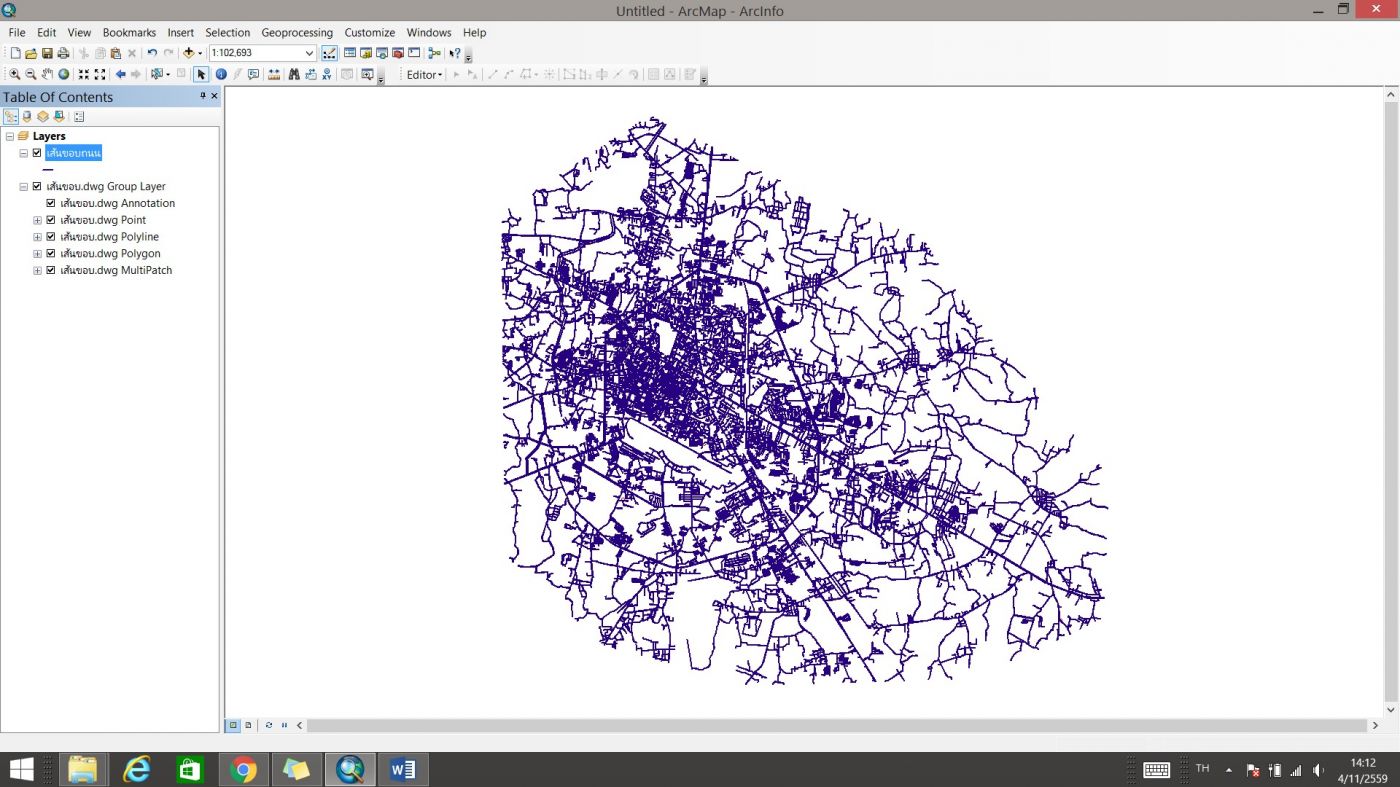

จะได้ชั้นข้อมูล “เส้นขอบถนน” ที่เป็นไฟล์สำหรับใช้ใน ArcGIS
จากนั้นให้แยก 1 Layer ออกเป็น 1 ไฟล์ โดยตั้งชื่อไฟล์ ดังต่อไปนี้ (กรณีตัวอย่าง 5 Layers)
คลิกที่ประเภทของข้อมูลที่ต้องการแปลงเป็นไฟล์ GIS ในที่นี่ ต้องการข้อมูลเส้น (Polyline) จึงคลิกขวาที่ “เส้นขอบ.dwg Polyline” -> Data -> Export Data..
